锅炉给水泵

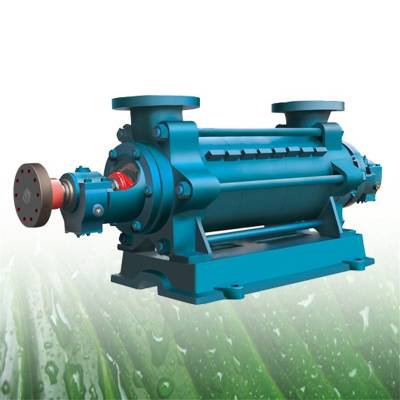

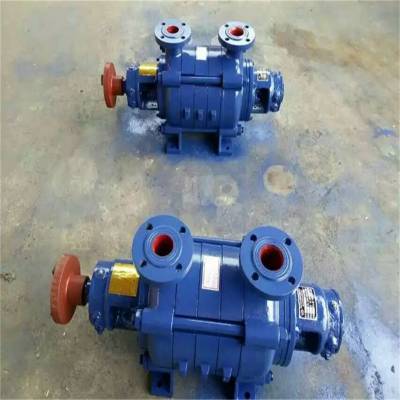

锅炉给水泵、DG型系卧式单吸多级分段离心泵，供输送清水及物理化学性质类似于水的液体之用。该型泵中DG25-80,DG45-80,DG85-80,DG150-100四个型号；

锅炉给水泵流量为25-150m3/h，扬程可达480－1100米。可输送280℃以下的高温清水，适合锅炉给水，工厂及城市给水之用。适于输送温度低于110°C的清水或物理化学性质类似于水的无腐蚀性的其他液体，***用于工矿企事业单位的锅炉给水和城市生活供水。DG型系列泵特别适用于锅炉给水，也可***应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护等行业。

型号意义

性能范围（设计点）

流量Q：3.75~720m3/h扬程H:476~985m

结构特点：

DG型是卧式、单吸、多级节段式离心泵。泵的进出口均垂直向上。拉紧螺栓将泵的吸入段、中段、排出段联结成一体。

泵转子由装在轴上的叶轮、平衡盘等零件组成。整个转子由泵轴两端的滑动轴承支承。轴承用润滑油润滑，用循环冷水冷却。转子的轴向力由平衡盘平衡。

轴封采用填料密封或机械密封。在轴的两端设有密封函，内装软填料或机械密封。有一定压力气的水通入密封函起水封、冷却作用。在轴封处装有可更换的轴套以保护泵轴。泵通过弹性联轴器由电机直接驱动，从电机端看，泵为顺时针方向旋转。

日常维护

锅炉给水泵图册(2)锅炉给水泵是锅炉安全稳定运行的基础，随着自动化技术在锅炉给水中的应用，现代锅炉液位自动调节系统已经成为安全稳定运行的关键。近年来由于锅炉给水泵故障造成锅炉停机的事故屡见不鲜，究其原因是设备维修部门没有很好把握锅炉给水泵故障出现的原因，文中就锅炉给水泵的日常维护与故障排除进行了简要论述，以此为设备维护保养部门提供更多可借鉴的资料。

0 引言锅炉给水泵是关系到锅炉系统安全稳定运行的关键，是利用现代自动控制技术设计与组建的锅炉自动液位调节系统的重要组成部分。目前我国拥有锅炉设备四十多万台，其中大部分是工业企业用锅炉以及电厂用锅炉系统，很小的一部分用于居民浴池等商业领域。给水泵的稳定运行时锅炉运行的基础，是现代锅炉液位调节系统的重要组成本部分。一旦给水泵出现故障将严重危害锅炉的运行安全，严重的还将导致重大事故的发生。因此，***锅炉系统给水泵的日常养护与维修，已经成为现代锅炉维护部门的重要工作。

1 锅炉给水泵故障原因分析现代大型锅炉的给水泵系统由多台给水泵组成，由两到三台启动给水泵为主，一台或两台电动给水泵作为备用或辅助。这样的给水泵配置有利于给水泵主机系统出现故障或不能满足锅炉运行需求时，启动备用给水泵系统补充不足，避免由于给水泵故障造成的锅炉停机。常见锅炉给水泵故障主要集中在润滑油系统、避风系统、调速系统、辅助电机过热以及流量不足等几方面。通过科学的分析与故障原因的查找时排除和解决锅炉给水泵故障的基础，只有针对故障成因进行排除才能避免同类型故障的再次出现。以下就不同故障类型的成因、排除等进行论述。

主要结构

泵的吸入口、吐出口均垂直向上，转子轴向力由平衡盘来平衡。轴封可为填料密封，也可为机械密封。转子的支承仅DG85-80、DG85-67、DG155-67采用滑动轴承，稀油润滑，其它泵均采用滚动轴承。

1、泵壳体部分

泵壳体部分主要由轴承体、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口与水平垂直。

2、转子部分转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平键和轴套螺母紧固使之与轴成一体。整个转子由两端轴承支承在泵壳体上，转子部分中叶轮数目是根据泵的级数而定。

3、轴承部分

本型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。泵在运行中应允许转子部分在泵壳体中轴向游动，不能采用向心球轴承

4、泵的密封

泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料等密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予以更换。

本型泵在使用时，填料环的位置安放要正确，各型泵的填料及填料环的分布情况见表2，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。
