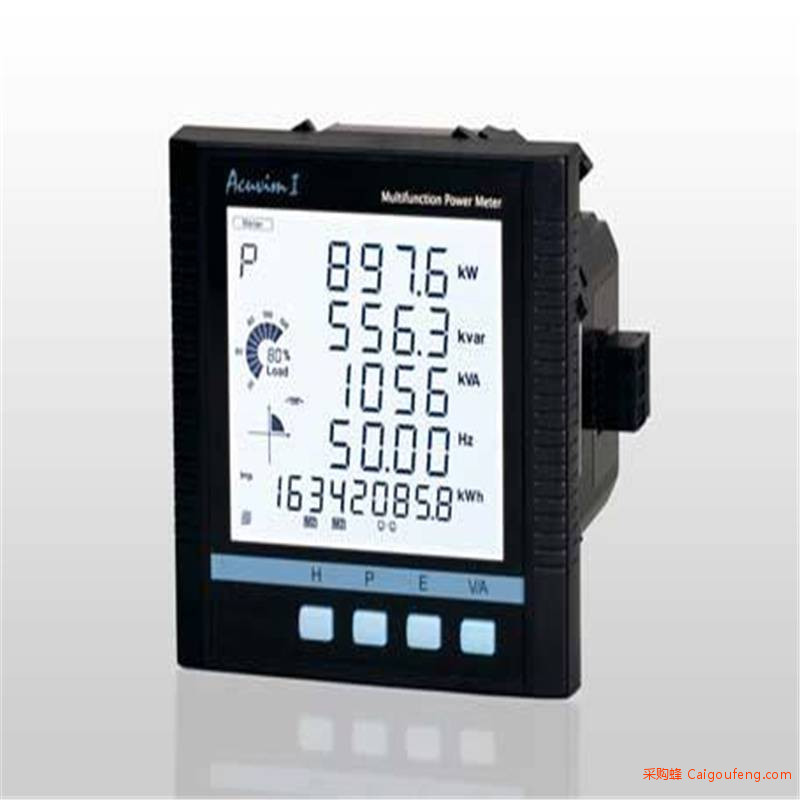

_{多功能电力仪表}

多功能电力仪表是自主研发时一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，多功能电力仪表***应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯，采用通讯协议。

中文名

多功能电力仪表

外文名

Multi function power meter

阻    抗

〉300kΩ

精    度

RMS测量，精度等级0.5

功    耗

〈1VA（每相）

测    量

三相电压、电流、有功功率

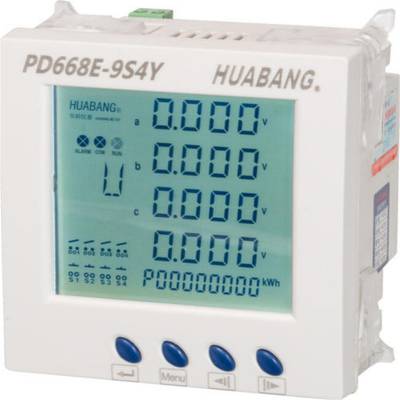

概述

多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，多功能电力仪表***应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，有可实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU协议。适用于配电柜、智能楼宇。

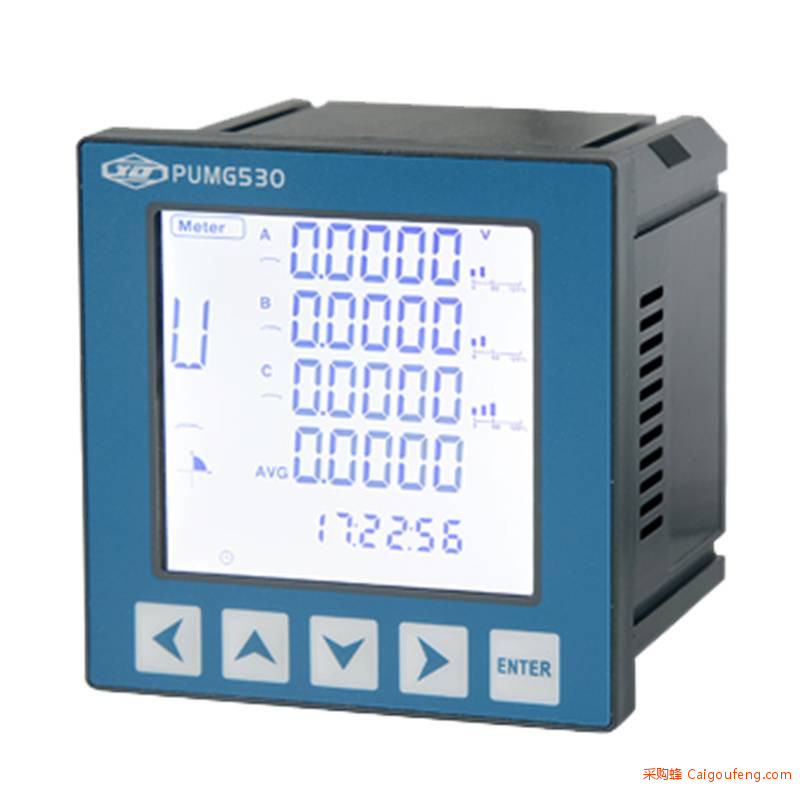

特性

测量：三相电压、电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能

计量：正反向有功电能，感性容性无功电能

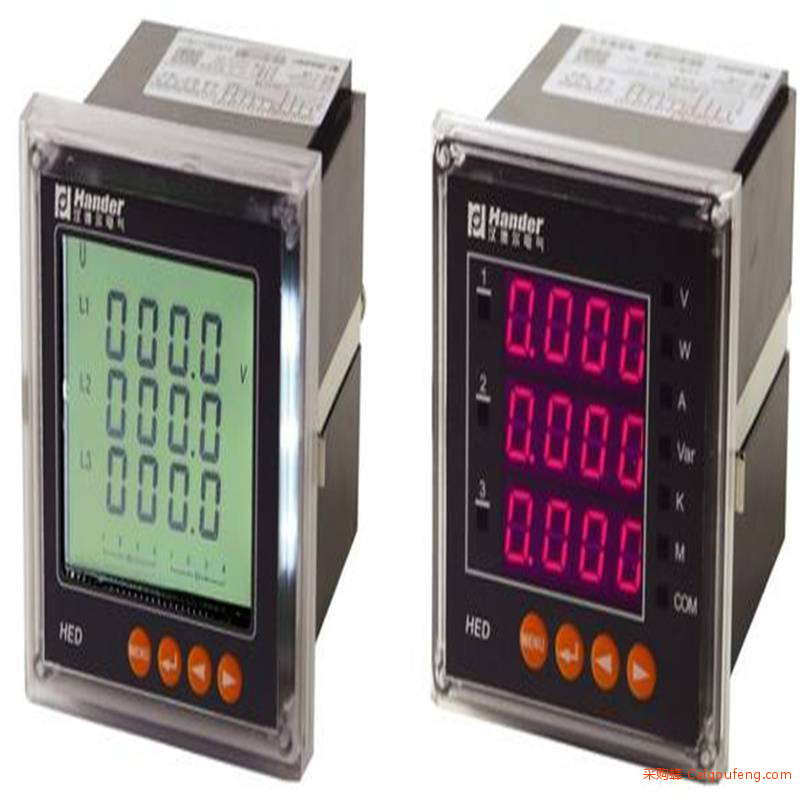

显示：三排LED数码管显示，可视度高

通讯：RS485通讯，MODBUS-RTU协议

输出：2路电能脉冲输出(脉冲常数10000imp/kwh)

扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比

配选：可附加模拟量4-20mA变送输出，开关量输入、开关量输出，上下限越限报警功能

用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理

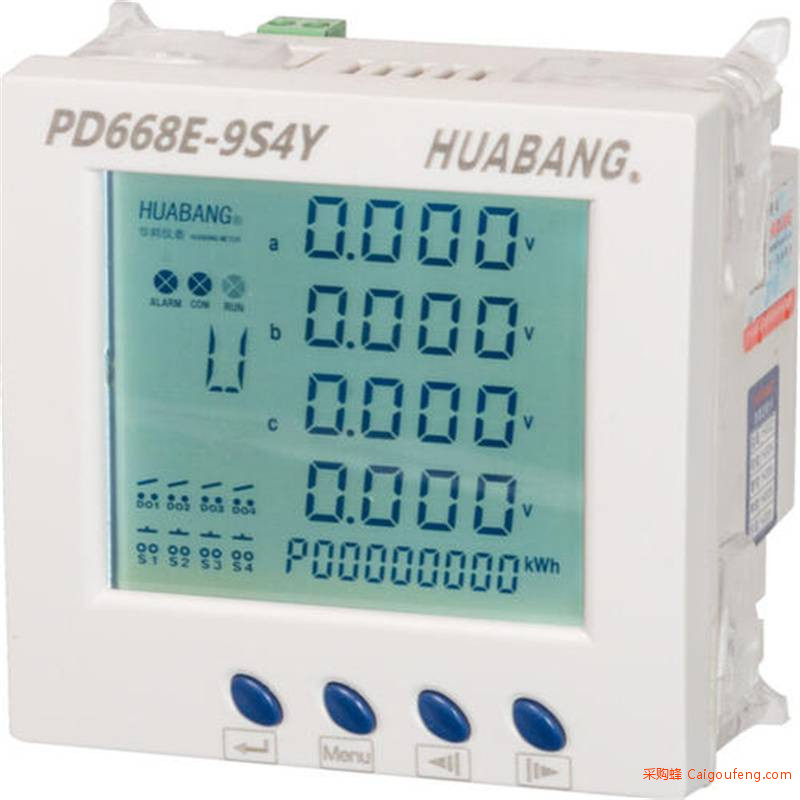

功能特点

具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完工控计算机的组网通信。

安装方法

1）.在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2）.取出仪表，松开定位螺丝，取下固定夹。

3）.将仪表安装插入配电柜的仪表孔中。

4）.插入仪表的固定夹，固定定位螺丝。

注：L-N为辅助电源 请按仪表外壳接线图正确接线！

辅助电源

多功能电力仪表具备通用的（AC/DC）开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V（AC/DC）电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

A． 采用交流电源建议在火线一侧安装1A的保险丝。

B． 对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。

输入信号

产品采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。

说明：

A。 电压输入：输入电压应不高于产品的额定输入电压（100V或400V），否则应考虑使用PT，在电压输入端须安装1A 保险丝。

B．电流输入：标准额定输入电流为5A,大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便于拆装。

C。要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！！（功率和电能）

D。 仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量的负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量显示的为相电压。

使用方法

测量显示

多功能电力仪表可测量电网中的电力参数有：Ua、Ub、Uc（相电压）；Uab、Ubc、Uea（线电压）Ia、Ib、Ic(电流)；Pa、Pb、Pc、Ps（每相有功功率和总有功功率）；Qa、Qb、Qc、Qs（每相无功功率和总无功功率）；PFs（总功率因数）；Ss（总视在功率）；FR（频率）以及有功（无功）电能，所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。而对于不同的型号的仪表，其显示内容和方式却可能不一致，请参考具体的说明。

显示方式：

可设置XS1控制字用来编程设置通常状态下显示内容，XS1=0表示自动循环显示，1（三相电压），2（三相电流），3（有功功率、无功功率、功率因数），4（频率），5（有功电能信息），6（无功电能信息）。

编程操作

在编程操作下，仪表提供了设置（SET）、输入（INPT）、通讯（CONN）三大类输入设置菜单项目，采用LED显示的分层菜单结构管理方式：***排LED显示***层菜单信息；第2排LED显示第2层菜单信息，第3排LED提供第3层菜单信息。

键盘的编程操作采用四个按键的操作方式，即：左右移动键“←”、“→”，菜单进入或上回退“MENU”键、选择确定“ ” 来完成上述功能的的有操作。

MENU：在仪表测量显示的情况下，按该键盘进入编程模式，仪表提示密码：CODE，输入正确密码后，可对仪表进行编程、设置，仪表出厂时密码初始为0001;“MENU”另一个作用是在编程操作过程中，起上退作用。例如，在编程模式下，INPT-I.SCL-5下按“MENU”，仪表会显示INPT-I.SCL。

“→”、“←”，切换移动键实现菜单项目的切换或者数字量的增加或减少。例如，在菜单项目INPT-T.U-0001下按动“→”会变成INPT-T.U-0002，按住“→”、“←”不放可实现快速增/减功能。

“”选择后确认，并返回到上次菜单。

在编程方式退回到测量模式的情况下，仪表会提示“SAVE-YES”，选择“MENU”表示不保存退出，选择“ ”保存退出。

菜单的组织结构如下，用户可根据实际情况选择适当的编程设置参数。

注意事项

1、使用前，仪表需通电15分钟。

2、注意防止震动和冲击，不要在有超量灰尘和超量有害气体的地方使用。

3、输入导线不宜过长，如被测信号输入端较长时请试用双绞屏蔽线。

4、若信号伴随高频干扰，应在线里试用低频过滤器。

5、长时间存放未使用时，请每三个月通电一次不少于4小时。

6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C.

7、如仪表无显示，应先检查辅助电源，电压是否在范围内。

8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。

9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。

10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。

11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度
